Beschreibung

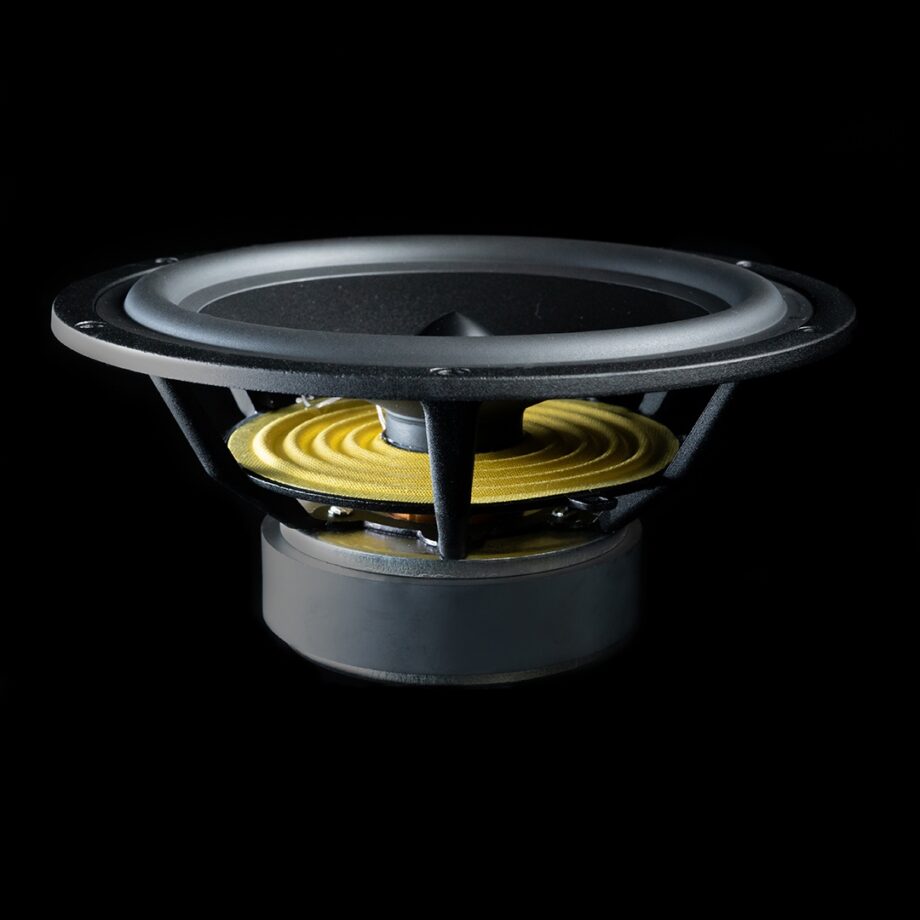

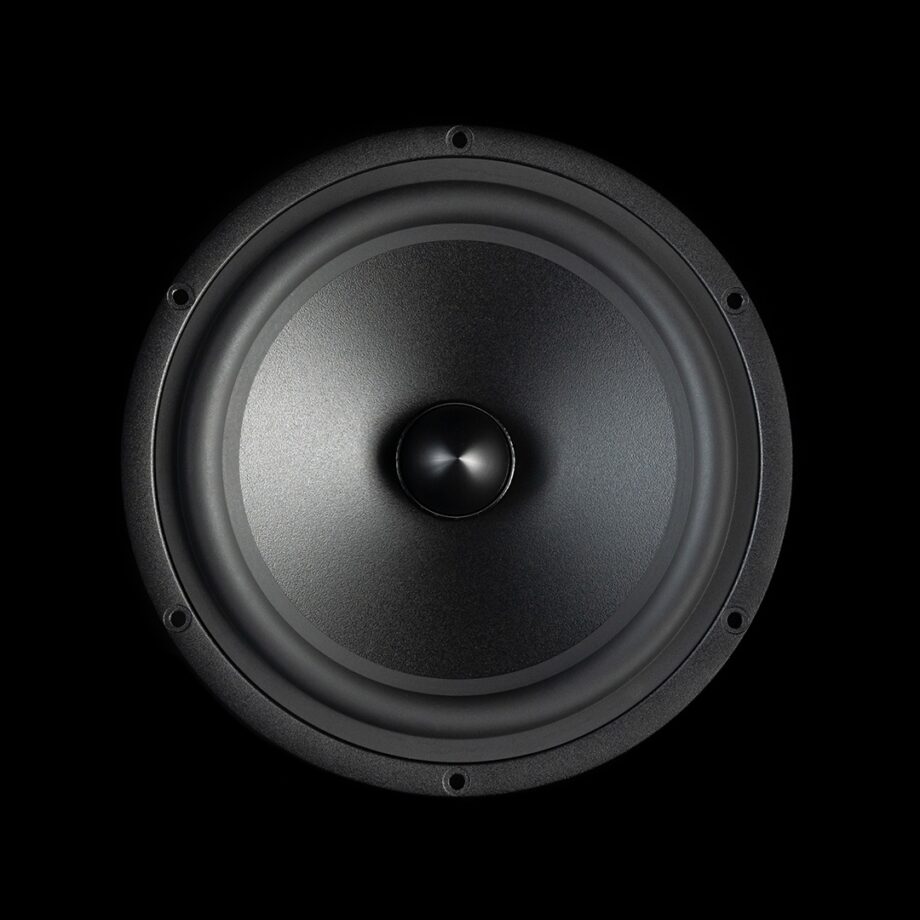

LINKWITZ 22MG eignet sich für den einfachen Austausch im Topbaffle des LX521. Auch die Schraubenlöcher und das elektrische Anschlussterminal sind kompatibel mit dem originalen U22 Chassis.
Das neu entwickelte Magnetsystems treibt einen leichten und sehr steifen Magnesiumkonus mit Titan-Schwingspulenhalter. Ein europäisches Qualitätsprodukt. Die 5kHz Konus Resonanzen liegen jenseits der Übergabefrequenz von 1kHz und werden zusätzlich mittels Kerbfilter neutralisiert.
Die Magnesiummembran zeigt sich immun gegen Randreflexionen im 600-900Hz Bereich. Daraus resultieren extrem geringe akustische Verzerrungsprodukte und ein gleichmäßiger Frequenzgang. Verzerrungen zweiter Ordnung liegen weit unter der physiologischen Wahrnehmungsschwelle:
Verzerrungen dritter Ordnung sind ebenfalls sehr niedrig und unterhalb der physiologischen Wahrnehmungsschwelle:
LINKWITZ 22MGs niedrige Verzerrungswerte sorgen für eine:
- präzisere Wiedergabe
- gesteigerte Klarheit und Sprachverständlichkeit im Frequenzbereich menschlicher Stimmen.
In der PowerBox 6pro Ncore und im LX521 precisionASP V2.0 bieten wir die für LINKWITZ 22MG angepassten Filter auf Wunsch an.
Power Handling IEC 268-5:
Short term 500W
Long term 200W
In Siegfried Linkwitz midrange distortion performance test a 800Hz sine is amplitude modulated by 80Hz i.o. to see harmonic and intermodulation distortion of the drivers. Top performer at 800Hz used to be SS21W
The new LINKWITZ 22MG with distortion products well below -60dB (0.1%)
The same test with at a different frequency: 150Hz sine is amplitude modulated by 15Hz i.o. to see harmonic and intermodulation distortion of the drivers. Top performer in Siegfried Linkwitz’ evaluation at 150Hz was the (smaller) 18cm driver SEAS W18EX, all harmonic distortion products below level of masking:
The new LINKWITZ 22MG at 150Hz offers harmonic distortion below masking as well:
Both, the 150Hz and the 800Hz measurements are relevant to judge a driver for the use in LX521.
Electric drive levels in LX521.4 @800Hz (compared to @150Hz) are ca 14dB lower.
At the same time, we are much more sensitive to low order harmonic distortions at 800Hz (ca 20dB lower masking threshold compared to 150Hz). So, 800Hz and 150Hz measurements are important when judging a low distortion driver for LX521.4.
